引線框架作為集成電路的芯片載體，是一種借助于鍵合材料（金絲、鋁絲、銅絲）實現芯片內部電路引出端與外引線的電氣連接，形成電氣回路的關鍵結構件，它起到了和外部導線連接的橋梁作用，絕大部分的半導體集成塊中都需要使用引線框架，是電子信息產業中重要的基礎材料。有TO、DIP、ZIP、SIP、SOP、SSOP、TSSOP、QFP（QFJ）、SOD、SOT等。主要用模具沖壓法和化學刻蝕法進行生產。引線框架使用的原材料有：KFC、C194、C7025、FeNi42、TAMAC-15、PMC-90等。材料的選擇主要根據產品需要的性能：（強度、導電性能以及導熱性能）來選擇。

引線框架用銅合金大致分為銅一鐵系、銅一鎳-硅系、銅一鉻系、銅一鎳一錫系(JK--2合金)等，三元、四元等多元系銅合金能夠取得比傳統二元合金更優的性能，更低的成本，銅一鐵系合金的牌號最多，具有較好的機械強度，抗應力松弛特性和低蠕變性，是一類很好的引線框架材料。由于引線框架制作及封裝應用的需要，除高強度、高導熱性能外，對材料還要求有良好的釬焊性能、工藝性能、蝕刻性能、氧化膜粘接性能等。

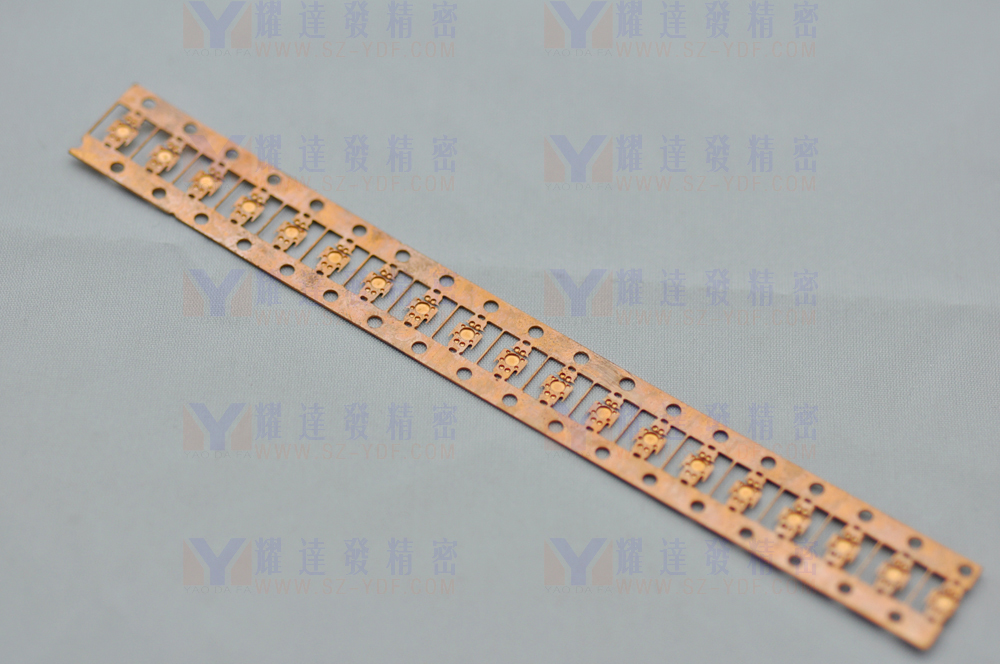

引線框架圖一,下圖為單個引線框細節圖，表面鍍銀

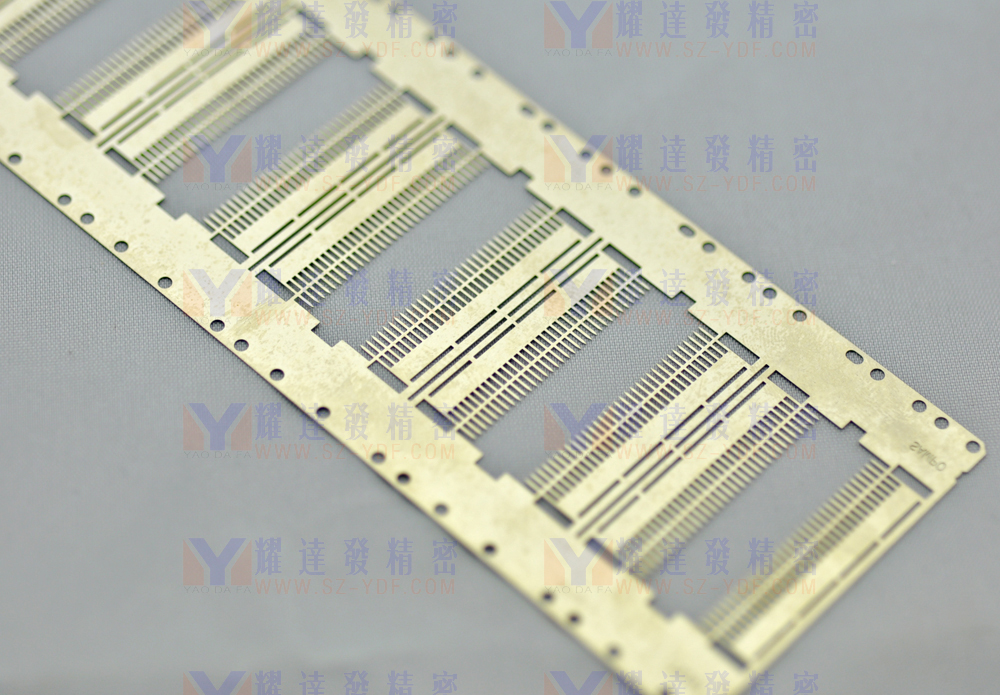

引線框架圖二，下圖為條狀蝕刻后的狀態，可以整版或整條鍍銀

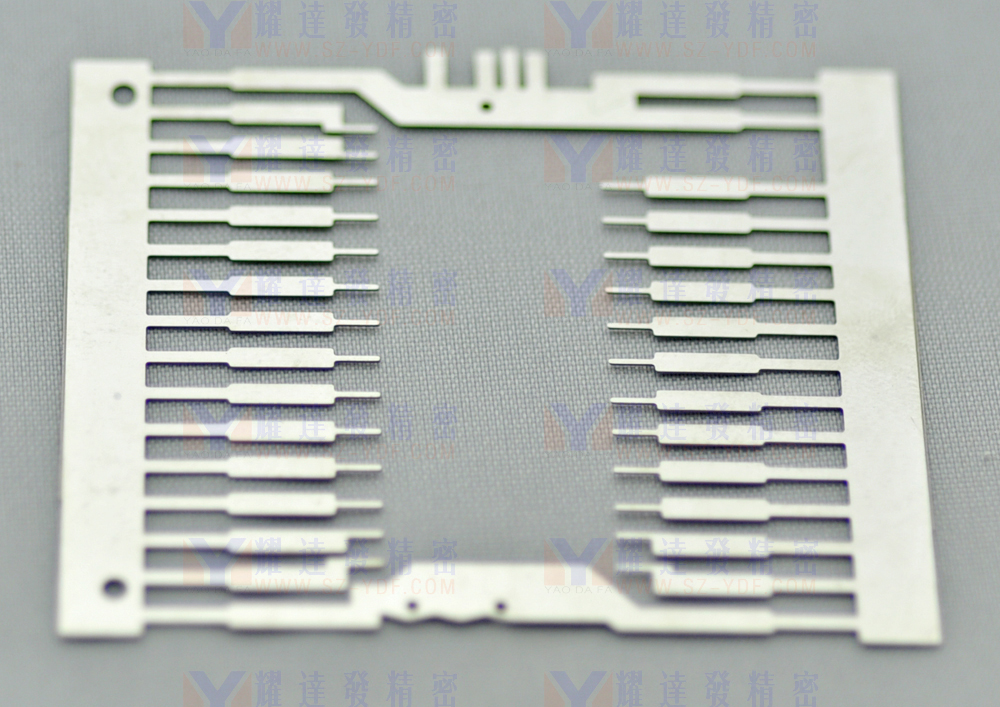

引線框架圖三，下圖為銅材蝕刻后，未電鍍的狀態

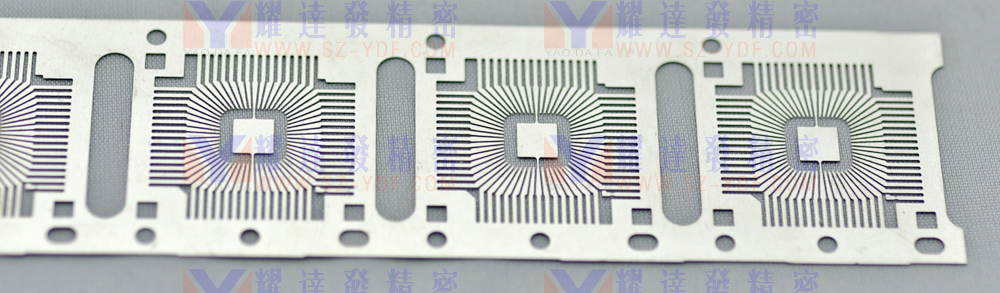

引線框架圖四，下圖為厚度0.5mm厚的框架產品，表面未有鍍層集成電路(IC)發展除有芯片的制造外，還要有相應封裝配套。引線框架是IC封裝中一個關鍵部件，起到芯片與外部電路連接、支撐芯片以實現其功能的作用。由于IC向多功能、快速、微型化發展，要求其引線框架的引線數多，如：208pin、240pin、304pin等。用光-化學蝕刻成型技術生產引線框架，對多品種、小批量在成本上特別有利，生產加工周期縮短，不需要加工摸具，產品質量好，特別適合生產多引線框架。金屬與合金屬薄帶(小于等于0.2mm)可加工線條間距大于80um的各類零件。

一.關于價格保障

耀達發精密官網上發布的產品如有標明價格為參考價格，不含稅不含運費，采購量大的或者采購量少的，我們都建議聯系我們ly@sz-ydf.com，詢問當前價格。這個很重要，所以對產品有興趣的，都十分歡迎詢價，我們堅持以好的質量，周到的服務，做優惠的價格。

二.關于質量保障

專注五金加工，蝕刻行業，10多年專業生產供應商，只有保證質量，才能保住口碑。我們希望每一個客戶無論是線上或者線下，看到我們的產品都是滿意的。我們對產品的質量要求嚴格把控，所有產品發貨前都經過質檢，確保發貨到您手上的產品都是符合您要求的合格的產品。如果您收到的產品有質量問題，請第一時間聯系我們，我們會盡快幫您解決，如果是我們的錯，我們不會推辭，如果由于運送過程中而使產品受到質量上的影響，我們會盡量在包裝的時候包裹得更好，也會負責到底，因為包裝運輸因素也是供應商應當考濾的環節

三.關于樣品保障

1、本廠提供的大部分產品可以免費拿樣，大部分產品皆可提供樣品或提供相類似的產品，專屬定制產品或價格成本較高的樣件需按樣件收費，大貨按批量單價收費。

樣品費用可選擇：在線交易/直接轉賬支付寶帳號/轉賬到我司銀行帳號，網銀轉賬按我司銀行等多種方式，款到發貨。

2、樣品，買家無需承擔運費。

3、具體拿樣詳情，請聯系我們了解：劉生 13534257051

四.關于發貨時間：

1、現貨產品：款到發貨，或根據客戶要求出貨日期發貨；

2、定做產品：下單時需預付30-50%定金，具體生產周期按客戶所采購產品及數量決定，詳情請咨詢客服。結清剩余貨款后發貨，長期合作信譽佳可實行月結

3、如需開具發票或者開收據，請?zhí)崆罢f明，稅金另加。
